Manifold de chauffage : rôle et fonctionnement dans un système CVC

Dans une installation de chauffage hydraulique, la chaleur ne se distribue pas au hasard. L’eau chaude doit rejoindre chaque radiateur, chaque boucle de plancher chauffant ou chaque zone de bâtiment, puis revenir vers le générateur. Au cœur de cette organisation se trouve le collecteur de chauffage, parfois appelé « manifold » dans le vocabulaire professionnel. Son rôle paraît simple : répartir les débits. Pourtant, une distribution mal conçue ou mal réglée peut entraîner des pièces trop chaudes, d’autres trop froides et une consommation énergétique inutile.

Comprendre le fonctionnement du collecteur aide à mieux concevoir, exploiter et entretenir un système CVC. Voyons comment cet équipement organise les circuits, quels composants l’accompagnent et quels contrôles permettent de préserver ses performances.

Qu’est-ce qu’un collecteur de chauffage ?

Un collecteur est un organe de distribution hydraulique raccordé à plusieurs circuits de chauffage. Il reçoit l’eau chaude produite par une chaudière, une pompe à chaleur ou un autre générateur, puis la dirige vers les émetteurs ou les zones à chauffer. Les circuits ramènent ensuite l’eau refroidie vers le retour du générateur.

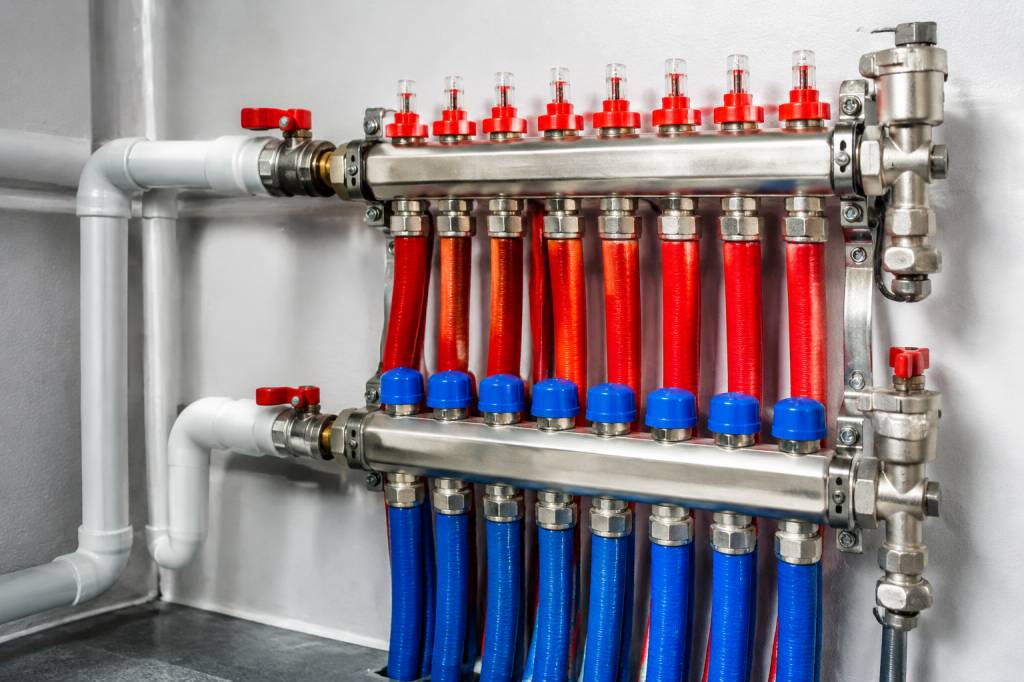

Dans sa forme la plus courante, l’ensemble comprend deux barres principales : un collecteur de départ et un collecteur de retour. Le premier distribue l’eau chaude ; le second rassemble l’eau qui revient après avoir cédé une partie de sa chaleur. Chaque paire de raccordements correspond généralement à un circuit distinct.

Le terme « manifold » désigne donc souvent cet ensemble, notamment dans les documents techniques ou les échanges entre professionnels. En français, « collecteur » reste le terme le plus clair. Il ne faut toutefois pas le confondre avec un séparateur hydraulique : ce dernier sert à découpler des circuits dont les débits ou les pompes peuvent être différents. Un collecteur répartit des branches ; un séparateur hydraulique remplit une fonction d’équilibrage entre circuits primaires et secondaires.

À quoi sert-il dans une installation CVC ?

Le collecteur remplit plusieurs fonctions qui influencent directement le confort et le rendement de l’installation. Il permet d’abord de distribuer l’eau de manière organisée, sans multiplier les raccordements improvisés dans les locaux techniques ou les faux plafonds. Il facilite ensuite l’isolement d’un circuit pour une intervention, sans nécessairement arrêter tout le chauffage.

Il constitue aussi un point de réglage et de contrôle. Selon le modèle, on peut y mesurer ou ajuster le débit de chaque branche, fermer une boucle, purger l’air ou vérifier la température. Cette centralisation est particulièrement utile dans un plancher chauffant, où plusieurs boucles cheminent dans le sol et restent invisibles une fois la chape posée.

Sur le terrain, un symptôme fréquent est celui d’un bâtiment où les pièces proches du générateur chauffent correctement, mais où les zones éloignées restent tièdes. La cause n’est pas toujours une chaudière trop faible. Un débit mal réparti, une boucle trop longue ou une vanne partiellement fermée au collecteur peuvent suffire à créer cet écart. Le collecteur ne produit pas la chaleur, mais il contribue à la faire parvenir là où elle est nécessaire.

Comment fonctionne la distribution des circuits ?

Une pompe fait circuler l’eau dans le réseau. À l’arrivée au collecteur de départ, le débit se divise entre les différentes branches. Chaque circuit reçoit une part du débit total, passe par un émetteur ou une zone de chauffage, puis rejoint le collecteur de retour. L’eau repart alors vers le générateur pour être réchauffée.

La répartition ne se fait pas toujours spontanément de façon équilibrée. L’eau privilégie les chemins qui lui opposent le moins de résistance. Un circuit court et peu chargé peut donc recevoir davantage de débit qu’une boucle longue ou comportant plus de pertes de charge. Résultat : certaines zones chauffent vite, tandis que d’autres manquent de puissance.

Pour corriger ce phénomène, l’installateur règle les débits de chaque branche à l’aide de dispositifs d’équilibrage. Sur un plancher chauffant, ces réglages s’effectuent souvent à partir de débitmètres installés sur le collecteur. La valeur visée dépend des besoins thermiques de la pièce, de la longueur de la boucle, du diamètre des tubes et de l’écart de température souhaité entre départ et retour.

Dans un réseau de radiateurs, le réglage peut s’appuyer sur des vannes d’équilibrage ou sur les organes de réglage des radiateurs. L’objectif reste le même : assurer à chaque zone un débit compatible avec sa puissance nécessaire, sans faire circuler plus d’eau que nécessaire.

Les principaux composants d’un collecteur

La configuration varie selon le bâtiment et le type d’émetteurs. Un collecteur simple peut comporter uniquement des vannes d’isolement et des raccords. Un ensemble plus complet intègre plusieurs équipements de commande et de mesure.

• Les barres de départ et de retour relient les circuits secondaires à la conduite principale.

• Les vannes d’isolement permettent de fermer une branche ou l’ensemble du collecteur lors d’une intervention.

• Les débitmètres indiquent le débit de chaque circuit et facilitent l’équilibrage hydraulique.

• Les vannes de réglage servent à limiter ou à ajuster le débit dans une branche.

• Les actionneurs électrothermiques ouvrent ou ferment les circuits en réponse à un thermostat ou à un système de régulation.

• Les purgeurs évacuent l’air susceptible de perturber la circulation ou de provoquer des bruits.

• Les thermomètres permettent de contrôler les températures de départ et de retour, lorsqu’ils sont prévus.

Ces éléments ne sont pas tous indispensables dans chaque installation. Leur choix dépend notamment du nombre de zones, du mode de régulation, des températures de fonctionnement et des opérations de maintenance prévues.

Le cas particulier du plancher chauffant

Le plancher chauffant illustre particulièrement bien l’intérêt du collecteur. Chaque boucle alimente une zone définie, par exemple une pièce ou une partie d’un plateau. Comme les tubes sont noyés dans le sol, le collecteur regroupe les raccordements dans un emplacement accessible, généralement dans un placard technique ou un coffret mural.

Les boucles n’ont pas toutes la même longueur. Une salle de bains peut être desservie par une boucle courte, tandis qu’une grande pièce de vie nécessite plusieurs circuits. Sans réglage adapté, les branches les plus courtes risquent de recevoir trop d’eau. Les débitmètres aident alors à répartir le débit conformément aux besoins calculés.

Les actionneurs peuvent également fermer une boucle lorsque la température de la pièce atteint la consigne. Cette régulation doit cependant être cohérente avec l’inertie du plancher : la dalle continue de restituer de la chaleur après la fermeture du circuit. Une succession d’ouvertures et de fermetures trop rapides n’améliore pas le confort et peut compliquer le fonctionnement de la pompe. La régulation doit être pensée pour le système complet, pas seulement pour le collecteur.

Dimensionnement et implantation : les points à anticiper

Le collecteur se choisit en fonction du nombre de circuits, du débit total à distribuer, du diamètre des conduites et des matériaux compatibles avec le réseau. Un appareil trop petit peut créer des pertes de charge excessives ou limiter les possibilités de raccordement. À l’inverse, un collecteur surdimensionné n’apporte pas automatiquement de meilleures performances : l’équilibrage et la cohérence hydraulique restent déterminants.

La localisation compte aussi. Le collecteur doit rester accessible pour les réglages, la purge et le remplacement d’un organe. Il faut prévoir un dégagement suffisant devant le coffret et repérer clairement les circuits. Une étiquette indiquant « séjour » ou « boucle 2 » est bien plus utile, quelques années plus tard, qu’un schéma resté dans le dossier du chantier.

Il convient également de vérifier la compatibilité des raccords, la pression admissible, la température de service et les exigences du fabricant. Dans un bâtiment tertiaire, le repérage des zones et l’accès sécurisé aux équipements facilitent les opérations d’exploitation. Une installation bien documentée réduit le temps de diagnostic et le risque d’intervenir sur le mauvais circuit.

Les erreurs courantes et leurs conséquences

Plusieurs problèmes reviennent régulièrement lors de la mise en service ou après des travaux sur le réseau. Les repérer tôt évite souvent des plaintes d’occupants et des réglages empiriques.

• Négliger l’équilibrage peut provoquer des écarts de température entre les pièces et des retours trop chauds ou trop froids.

• Confondre isolement et réglage conduit parfois à fermer partiellement une vanne sans méthode, au détriment de la stabilité des débits.

• Laisser de l’air dans le réseau peut produire des gargouillements, réduire la circulation et rendre certains émetteurs peu efficaces.

• Installer le collecteur dans un endroit inaccessible complique les contrôles et peut transformer une opération simple en intervention longue.

• Omettre le repérage des circuits rend les diagnostics plus incertains et augmente le risque d’erreur lors d’une maintenance.

Un autre piège consiste à augmenter la vitesse de la pompe dès qu’une zone chauffe mal. Cette action peut masquer temporairement un déséquilibre, mais elle accroît parfois la consommation électrique et les bruits de circulation. Il est préférable de contrôler d’abord les vannes, les filtres, la présence d’air, les débits et les températures.

Entretien et diagnostic au quotidien

Un collecteur ne demande pas nécessairement une intervention fréquente, mais il mérite une inspection régulière, en particulier au début de la saison de chauffe ou après une modification du réseau. L’observation des températures, des débits et des bruits fournit déjà des indices utiles.

Si une zone ne chauffe plus, commencez par vérifier la consigne du thermostat et l’état de l’actionneur correspondant. Contrôlez ensuite que la vanne n’est pas fermée et que le débit indiqué est cohérent avec le réglage prévu. Une purge peut être nécessaire si de l’air s’est introduit dans la boucle. Si le débit reste nul ou instable, le problème peut aussi venir d’un filtre encrassé, d’une pompe mal réglée ou d’un défaut sur le circuit lui-même.

Il est utile de conserver une fiche de mise en service avec les débits de référence, les réglages des vannes et l’identification de chaque boucle. Après une intervention, ces données permettent de distinguer un défaut récent d’un comportement habituel. Dans les installations importantes, le suivi des températures de départ et de retour aide aussi à repérer une dérive avant qu’elle ne devienne perceptible par les occupants.

Les opérations touchant à la pression, à la vidange ou aux réglages hydrauliques doivent être réalisées par une personne compétente, en respectant les prescriptions du fabricant et les règles de sécurité. Une mauvaise manipulation peut introduire de l’air, provoquer une fuite ou déséquilibrer plusieurs circuits à la fois.

Un petit équipement, un effet réel sur la performance

Le collecteur de chauffage n’est ni un générateur ni un système de régulation à lui seul. C’est une interface essentielle entre la production de chaleur et les zones desservies. Lorsqu’il est correctement dimensionné, installé, repéré et équilibré, il favorise une distribution homogène, simplifie la maintenance et aide les organes de régulation à fonctionner dans de bonnes conditions.

Face à un inconfort thermique, il vaut donc mieux examiner l’ensemble de la chaîne : générateur, pompe, réseau, collecteur, émetteurs et régulation. Une pièce froide n’indique pas automatiquement un manque de puissance. Parfois, la chaleur est bien disponible ; elle ne prend simplement pas le bon chemin.
